保温球阀工作原理【图】

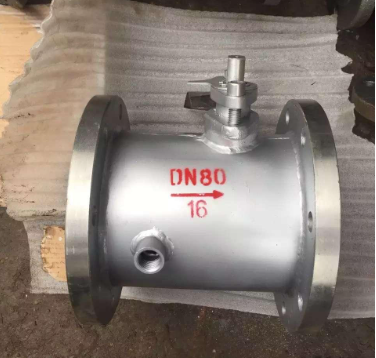

保温球阀是一种特殊的球阀，它具有良好的保温性能，通过夹套层输送高温蒸汽或者高温导热油，可以有效地防止热能的损失，起到保温效果，从而使介质不易固化，结晶。

保温球阀开启过程原理：

1 在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2 当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3 阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4 直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

保温球阀关闭过程原理

1 关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2 继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4 手轮转动的 几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

保温球阀是一种高效、可靠的调节阀，它具有良好的保温性能，可以有效地防止热能的损失，从而节约能源，广泛应用于石油、化工、电力、冶金、制药、食品等行业，可以满足不同的工况要求。但是，在使用保温球阀时，应注意安装规范，以确保阀门的正确安装，以及定期检查和维护，以确保阀门的正常工作。 本文有良工阀门小编整理发布。
