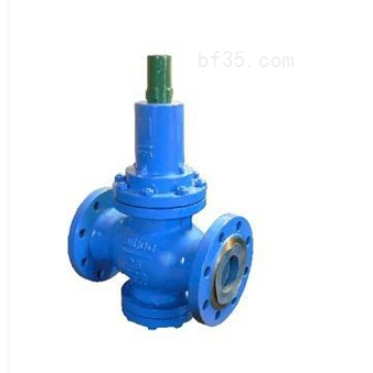

良工阀门弹簧活塞式减压阀介绍：
Y42X弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀，由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
该减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
良工阀门弹簧活塞式减压阀技术参数：
公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
最高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
渗漏量 | 0 | ||
工作温度 | 0℃-80℃ | ||
良工阀门弹簧活塞式减压阀外形链接尺寸：
公称通径DN | 外 形 尺 寸 | |||
L | H | Hl | ||
15 | 160 | 225 | 90 | |
20 | 160 | 265 | 98 | |
25 | 180 | 265 | 110 | |
32 | 200 | 265 | 110 | |
40 | 220 | 320 | 125 | |
50 | 250 | 320 | 125 | |
65 | 280 | 325 | 130 | |
80 | 310 | 385 | 160 | |
100 | 350 | 385 | 170 | |
125 | 400 | 430 | 200 | |
150 | 450 | 430 | 210 | |
200 | 500 | 560 | 240 | |
250 | 650 | 690 | 290 | |
300 | 800 | 800 | 335 | |
350 | 850 | 880 | 375 | |
400 | 900 | 980 | 405 | |
450 | 900 | 1100 | 455 | |
500 | 950 | 1130 | 465 | |
