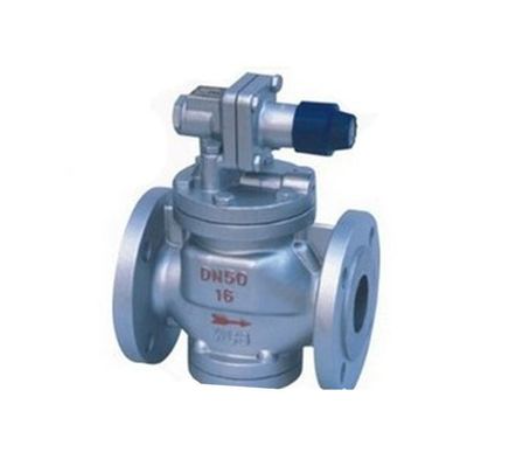

良工阀门高灵敏度蒸汽减压阀YG43H/Y型概述：
YG43H/Y型高灵敏度蒸汽减压阀主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
良工高灵敏度蒸汽减压阀链接尺寸：
公称通径 | 外 形 尺 寸 | 连 接 尺 寸 | |||||||||||
L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
良工高灵敏度蒸汽减压阀性能参数：
公称压力Mpa | 1.0 | 1.6 |
壳体试验压力Mpa＊ | 1.5 | 2.4 |
密封试验压力Mpa | 1.0 | 1.6 |
*高进口压力Mpa | 1.0 | 1.6 |
出口压力范围Mpa | 0.04-0.6 | 0.04-1.0 |
压力特性偏差Mpa△Pp2P | GB12246-1989 | |
流量特性偏差MpaP2G | GB12246-1989 | |
*小压差Mpa | 0.05 | 0.07 |
渗漏量 | GB12245-1989 | |
