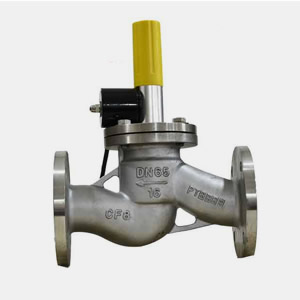

良工阀门不锈钢电磁式燃气切断阀

良工阀门不锈钢电磁式燃气切断阀概述:1.不锈钢电磁式燃气切断阀与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事故的发生。2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速关闭供气阀门,

在线咨询全国热线
13295105805

良工阀门不锈钢电磁式燃气切断阀概述:

1.不锈钢电磁式燃气切断阀与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事故的发生。

2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给。

3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。

4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控,紧急关闭事故现场的管线供气。

本系列产品具有极佳的技术性能,低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体,广泛应用于供气管网系统,燃气热能工厂车间,燃气锅炉房及住宅居所的安全设施。


良工阀门不锈钢电磁式燃气切断阀--技术参数:

1、适用于煤气、天然气及液化石油气。

2、阀门规格:螺纹连接 G1/2“、G3/4”、G1“;法兰连接 DN25~350

3、工作压力:0.5bar~6bar

4、电气防护等级:CEI IP65/IP67

5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5

6、工作电压及电功率:交流 AC220V,50Hz/14V;直流 DC12V/8.5W,DC24V/8.5W

7、操作系数:不间断输出或脉冲型

8、电气连接:插件(不分正负极)

9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W   线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W  线圈型号:ZCLF-1(2)

10、工作环境温度:-15~60℃

11、密封材料:NBR橡胶

12、阀体材质:黄铜、不锈钢、碳钢

13、阀门关闭时间:少于1秒


良工阀门不锈钢电磁式燃气切断阀工作原理:

ZCRB-16P 不锈钢电磁式燃气切断阀是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。

1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。

2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。

3、本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到目的开关省力、快速。

4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。

根据客户要求也可提供断电关闭的常闭型紧急切断阀。


不锈钢电磁式燃气切断阀手动复位操作过程

当阀门被切断,管道漏气故障排除后,工作人员需要手动复位时,用力向上提拉 手动复位杆,听到“咔”的一声,说明阀门完全被打开。此时,即使松开手,也不会被切断。(除非再给阀门线圈通电)。

注:手动复位必须在电磁阀线圈断电时操作。


良工阀门不锈钢电磁式燃气切断阀外形链接尺寸:

规格(DN)

L

≈H

D

D1

D2

Z-¤d

备注

1/2"(DN15)

68

120





丝扣

3/4"(DN20)

72

128





1"(DN25)

100

160





25

160

180

115

85

65

4-¤14

法兰连接

32

180

200

135

100

78

4-¤18

40

200

200

145

110

85

4-¤18

50

230

220

160

125

100

4-¤18

65

290

255

180

145

120

4-¤18

80

310

320

195

160

135

8-¤18

100

350

380

215

180

155

8-¤18

125

400

405

245

210

185

8-¤23

150

480

458

280

240

210

8-¤23

200

600

530

335

295

265

8-¤23

250

650

600

390

350

320

12-¤23

300

750

650

440

400

368

12-¤23

350

850

750

500

460

428

12-¤23
