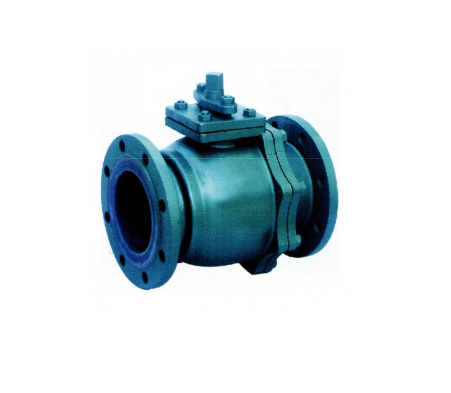

良工衬胶球阀Q41J概述：
衬胶球阀Q41J衬胶法兰球阀/防腐球阀/耐磨球阀/全衬胶法兰球阀不仅具有优良的防腐、 (耐碱、盐性能，耐弱酸侵蚀)耐磨、减磨性能而且具有无毒、抗菌、防霉等特点，更有操作力矩小，维修方便，外形美观等突出优点。全衬胶法兰球阀可根据不同工况条件，选置不同橡胶衬里的阀体以及不同材质 (全衬胶、半衬胶、全衬氟、半衬氟)，以适应不同的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中，以确保不同使用条件下的密封性、耐腐性。
良工衬胶球阀Q41J零件材料：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | WCB | CF8 | CF8M | CF3 | CF3M | |
3 | 衬里/阀座 | PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO | |||||
4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） | |||
6 | 支架 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
7 | 螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||
8 | 紧固螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
9 | 操作手柄 | WCB | WCB | WCB | |||
良工衬胶球阀Q41J外形链接尺寸：
公称通径 | 标准值 | 参考值 | ||||||||||
DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) |
PN1.0MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2.5 | |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 | |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 | |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 | |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 | |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 | |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 | |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 350 | 185 | 19 | |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 400 | 195 | 33 | |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 500 | 210 | 58 | |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 200 | 450 | 93 | |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 240 | 490 | 155 | |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240 | 550 | 210 | |
