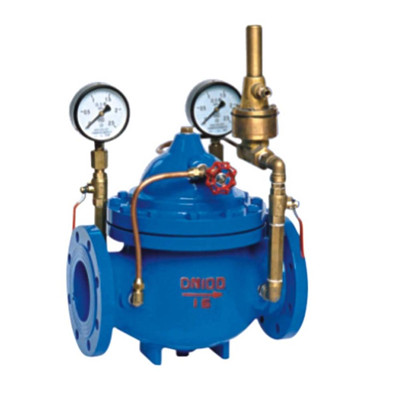

良工阀门400X流量控制阀概述：
400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。400X流量控制阀适用于高层建筑、生活区等供水管网系统及城市供水工程。
良工阀门400X流量控制阀性能参数：
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 出口可调压力(MPa) | 压力特性 | 流量特性 | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | P2×8% | P2×15% | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.10-1.2 | P2×10% | P2×20% | ||
2.5 | 3.75 | 2.75 | 0.15-1.6 | P2×12% | P2×25% |
良工阀门400X流量控制阀原理：
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
良工阀门400X流量控制阀链接尺寸：
公称尺寸 | 尺寸(mm) | ||||
L | F1 | F | H1 | H | |
20 | 150 | 136 | 292 | 247 | 342 |
25 | 160 | 136 | 292 | 247 | 342 |
32 | 180 | 136 | 292 | 247 | 342 |
40 | 200 | 155 | 330 | 278 | 395 |
50 | 203 | 155 | 330 | 278 | 395 |
65 | 216 | 165 | 350 | 298 | 405 |
80 | 241 | 175 | 365 | 313 | 430 |
100 | 292 | 195 | 410 | 350 | 510 |
125 | 330 | 220 | 455 | 365 | 560 |
150 | 356 | 230 | 475 | 420 | 585 |
200 | 495 | 255 | 530 | 450 | 675 |
250 | 622 | 300 | 623 | 470 | 730 |
300 | 698 | 340 | 700 | 490 | 760 |
350 | 787 | 415 | 840 | 526 | 840 |
400 | 914 | 430 | 880 | 570 | 910 |
450 | 978 | 430 | 880 | 570 | 910 |
