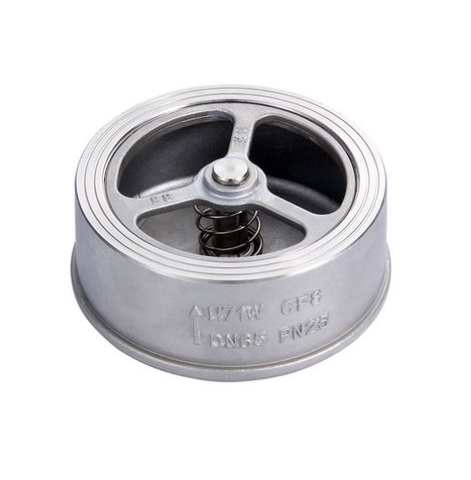

良工阀门不锈钢对夹升降式止回阀

良工阀门不锈钢对夹升降式止回阀介绍：H71W对夹升降式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合。水平或垂直安装于管路系统，以免介质倒流。结构长度短，体积小、重量轻，阀瓣关闭快，水锤压力小。良工阀门不锈钢对夹升降

在线咨询全国热线
13295105805

良工阀门不锈钢对夹升降式止回阀介绍：

H71W对夹升降式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合。水平或垂直安装于管路系统，以免介质倒流。结构长度短，体积小、重量轻，阀瓣关闭快，水锤压力小。

良工阀门不锈钢对夹升降式止回阀链接尺寸：

公称通径DN	尺寸（mm）
公称通径DN	L	D	D1	D2	D3	D4
15	16	52	15	24	31	40
20	19	62	19	30	40	50
25	22	72	24	35	47	58
32	28	83	31	46	56	68
40	32	93	39	55	66	78
50	40	108	48	65	78	90
65	46	128	62	80	95	110
80	50	142	76	96	110	128
100	60	162	95	115	132	150

良工阀门不锈钢对夹升降式止回阀技术参数：

公称压力	试验压力		工作温度	适用温度
	壳体	密封
1.6Mpa	2.4Mpa	1.76Mpa	≤235℃	水、蒸气、油品等
2.5Mpa	3.75Mpa	2.75Mpa	≤235℃
			≤300℃
			≤200℃	硝酸等腐蚀性介质
4.0Mpa	6.0Mpa	4.4Mpa	≤300℃
			≤200℃	水、蒸气

良工阀门不锈钢对夹升降式止回阀
