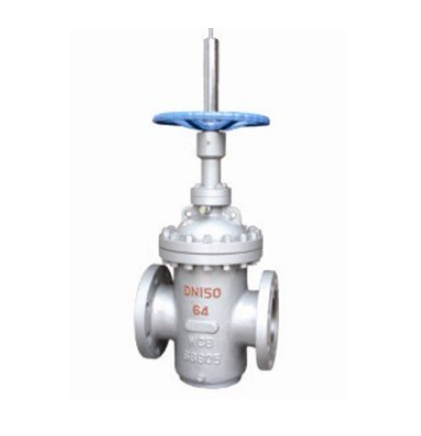

良工平板闸阀Z44WH概述：
平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，平板闸阀用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。
良工平板闸阀Z44WH结构特点：
1.阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
2.阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。
3.阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。
4.在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。
5.全封闭结构，防护性能好，可安全使用。
良工平板闸阀Z44WH外形链接尺寸：
DN(mm) | NPS(in) | 法兰 | 对焊 | 手动 | 齿动 | 齿动装置 | 气动 液动 | 电动 | 电动装置 | ||||||||
L | L1 | H | H2 | D0 | B | B1 | B0 | P | P1 | P0 | E | E1 | E0 | ||||
50 | 2 | 178 | 216 | 475 | 360 | 250 | - | - | - | - | - | - | - | 690 | 572 | 200 | SMC-04 |
65 | 21/2 | 190 | 241 | 535 | 425 | 300 | - | - | - | - | - | - | - | 747 | 637 | 200 | SMC-04 |
80 | 3 | 203 | 283 | 600 | 460 | 300 | - | - | - | - | 1075 | 820 | 250 | 812 | 672 | 200 | SMC-04 |
100 | 4 | 229 | 305 | 700 | 535 | 350 | - | - | - | -- | 1240 | 945 | 250 | 960 | 795 | 508 | SMC-03 |
150 | 6 | 267 | 403 | 910 | 685 | 350 | - | - | - | - | 1400 | 1065 | 300 | 1170 | 945 | 508 | SMC-03 |
200 | 8 | 292 | 419 | 1095 | 815 | 350 | 1235 | 900 | 310 | BA-0 | 1595 | 1210 | 300 | 1355 | 1075 | 508 | SMC-03 |
250 | 10 | 330 | 457 | 1370 | 965 | 450 | 1510 | 1050 | 310 | BA-0 | 1800 | 1370 | 350 | 1630 | 1095 | 305 | SMC-00 |
300 | 12 | 356 | 502 | 1470 | 1100 | 500 | 1610 | 1185 | 310 | BA-0 | 2090 | 1590 | 350 | 1730 | 1230 | 305 | SMC-00 |
350 | 14 | 381 | 572 | 1730 | 1250 | 600 | 1890 | 1345 | 460 | BA-1 | 2420 | 1845 | 350 | 2020 | 1417 | 305 | SMC-00 |
400 | 16 | 406 | 610 | 1870 | 1375 | 650 | 2030 | 1470 | 460 | BA-1 | 2615 | 1995 | 400 | 2160 | 1532 | 305 | SMC-00 |
