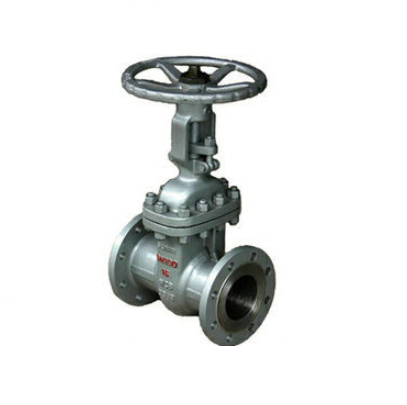

良工抗硫闸阀KZ41H概述：
抗硫闸阀KZ41H满足了在硫化环境下的抗硫应力裂化要求,内件材料采用耐晶间腐蚀材质 适应较宽的温度及压力范围.在设计选材及试验严格按照标准要求进行,KZ41H抗硫闸阀耐腐蚀抗硫化能力强，密封性能稳定 抗硫闸阀规格，压力，全通径与缩径等供选择，是化工炼油，油气开采等流程系统的理想阀门。
阀门类型:抗硫闸阀；
阀门型号:KZ41H；
尺寸规格:DN20~400mm；
安装形式:法兰式；
压力等级:1.6-4.0MPa；
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
良工抗硫闸阀KZ41H特点：
1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠、操作轻便灵活
4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
良工抗硫闸阀KZ41H性能参数：
公称压力PN(M Pa) | 实验压力(MPa) | |||
壳体 | 密封(液) | 密封(气)Seal | 上密封Back seal | |
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
良工抗硫闸阀KZ41H外形链接尺寸：
公称通径 | 主要外形尺寸和连接尺寸(mm) | 重量(kg) | |||||||||||
L | D | D1 | D2 | D6 | b | f | f2 | z-d | H | H1 | D0 | ||
Z40H-40Z40Y-40PZ40Y-40RZ40W-40PZ40Y-40RZ40Y-40(KZ41Y)Z41YZ41Z41Z41Z41Z41 | |||||||||||||
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 256 | 285 | 140 | 8 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 275 | 305 | 160 | 9.3 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 287 | 322 | 180 | 12 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 323 | 369 | 200 | 16.5 |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 372 | 440 | 280 | 29 |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 395 | 473 | 280 | 39 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 457 | 552 | 320 | 52 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 552 | 671 | 360 | 80 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-25 | 634 | 726 | 400 | 127 |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 708 | 883 | 400 | 154 |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-30 | 858 | 1086 | 450 | 263 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-34 | 1015 | 1298 | 560 | 368 |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-34 | 1203 | 1535 | 640 | 547 |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-34 | 1341 | 1678 | 640 | 679 |
400 | 950 | 660 | 585 | 535 | 474 | 58 | 4 | 5 | 16-41 | 1492 | 1903 | 720 | 953 |
