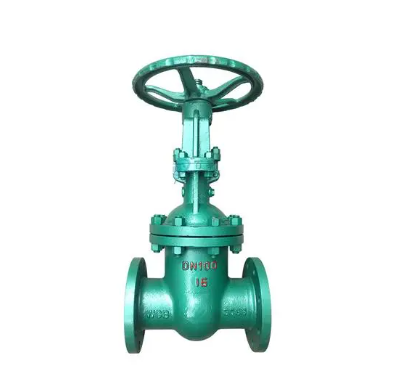

良工真空隔离闸阀NKZ41H

良工真空隔离闸阀NKZ41H概述：真空隔离闸阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能;结构简单，紧凑，检修方便，使用寿命长。阀盖填料室设有真空密封机构，具有自胀拥金压紧作用，并目

在线咨询全国热线
13295105805

良工真空隔离闸阀NKZ41H概述：

真空隔离闸阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能;结构简单，紧凑，检修方便，使用寿命长。阀盖填料室设有真空密封机构，具有自胀拥金压紧作用，并目，各连接面采用高强膨胀材料密封，使系统与大气限离，具有很好的真空密封性能。

良工真空隔离闸阀NKZ41H特点：

1、阀体采用传统外型设计，设计合理、阀门刚性好、通道流畅、流阻系数小。

2、密封面采用不锈钢和硬质合金，使用寿命长。

3、填料采用柔性PTFE、密封可靠、操作轻便灵活。

4碳素钢阀体内外表面进行防腐处理。

5、驱动方式分手动、电动、气动、齿轮传动。

6、广泛适用于石油化工、火力发电厂等油品、水蒸气管网上。

良工真空隔离闸阀NKZ41H性能参数：

公称压力 PN/MPa	试验压力/MPaSealtest
公称压力 PN/MPa	壳体强度试验	上密封试验	密封试验
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	8.6	7.0	7.0
10.0	15.0	11.0	11.0

良工真空隔离闸阀NKZ41H外形链接尺寸：

公称通径 DN/mm	公称压力 PN/MPa	主要外形尺寸和连接尺寸/mm									阀门重量 /kg	附法兰尺寸/mm
公称通径 DN/mm	公称压力 PN/MPa	L	H	D	D1	D2	b	f	z-d	W	阀门重量 /kg	h	D0	Dn
50	1.0	250	345	160	125	100	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	510	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	210	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	210	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1000	2590	1010	950	905	44	5	24-34	800	2500	106	790	826
